Zhejiang Dai's Printing Machine Co., Ltd. ir viens no uzticamākajiem 1500tfoil štancēšanas iekārtu ražotājiem un piegādātājiem Ķīnā. Ja plānojat iegādāties lielapjoma atlaidi 1500tfoil štancēšanas mašīnu, laipni lūdzam saņemt citātu no mūsu rūpnīcas. Visas pielāgotās mašīnas ir ar augstu kvalitāti un konkurētspējīgu cenu.
Tehniskais parametrs
|
Griešanas metode- |
Plakanā presēšana |
|
Maksimālais papīra izmērs: |
1500 * 1100 mm |
|
Minimālais papīra izmērs: |
550 * 500 mm |
|
Papīra specifikācija: |
Tāfeles papīrs Lielāks vai vienāds ar 80 g |
|
Gofrēts papīrs: |
Mazāks vai vienāds ar 4 MM |
|
Maksimālais mašīnas ātrums: |
4500 (lapas/stundā) |
|
Maksimālais karstās štancēšanas ātrums: |
4500 (lapas/stundā) |
|
Papīra padeves kraušanas augstums: |
1500 mm |
|
Papīra piegādes kaudzēšanas augstums: |
1400 mm |
|
· 最大工作压力:-- Maksimālais darba spiediens: |
500 tonnas |
|
Minimālais satvērēja malas izmērs |
9,5 MM |
|
Maksimālais griešanas diapazons-: |
1490*1090 mm |
|
Maksimālais karstās štancēšanas diapazons: |
1490*1090 mm |
|
Folijas padeves vārpstas numurs: |
Mazāks vai vienāds ar 5 |
|
Elektriskā sildīšanas plāksnes laukums: |
30. rajons |
|
Griešanas precizitāte-: |
±0,15 MM |
|
Karstās štancēšanas precizitāte: |
±0,15 MM |
|
Kopējā mašīnas jauda: |
104 kW |
|
Kopējais mašīnas svars: |
Apmēram 35 tonnas |
|
Mašīnas izmēri: |
10300*4700*2500MM |
|
Galvenā motora jauda: |
18,5 kW |
Mašīnas detaļas
Feida papīra piegādes daļas darba režīma princips
Fida, Papīra piegādes nodaļa
* Eiropas tehnoloģiju ražošanas precīza feida galviņu karte, gofrētā un pelēkā kartona daudzpusīga izmantošana{0}}.
* Četru sūkšanas četru sūtījumu (vairāk nekā 1300 četru sūkšanas piecu sūtījumu) var pielāgot atbilstoši papīra deformācijas sūkšanas leņķim un augstumam
* Unikāls papīra uztveršanas mehānisms, piemērots dažādām papīra deformācijām.
* Ātrgaitas -feida galva ir izgatavota no īpaša alumīnija sakausējuma, visas detaļas tiek importētas.
* Papīra padeves slēdzis novērš viltus papīra izsekošanu
* Divkāršs lidojošs{0}}galvas sadursmes noteikšanas ierīce
* Galvenā un sekundārā papīra padeve nepārtraukti{0}}pārslēdzas
* Iepriekš-kodēšanas papīra mehānisma komplekts nav obligāts
* Zivju{0}}papīra padeve, gluda un precīza
* Papīra galda precīzās{0}}regulēšanas mehānisms, nepārtraukta{1}}regulēšana.
Mašīnas detaļasPapīra padeves daļas darba režīma princips
Papīra padeves statīvs
* Uzlabotā vadības sistēma tiek izmantota, lai kontrolētu papīra padeves ātruma ierīci, lai papīra piegāde novecotu un samazinātu sadursmes.
* Fotoelektriskais dubultais detektors.
* Importa papīra konveijera lente.
* Īpaši-nodilumizturīgs poliuretāna papīra transportēšanas ritenis.
* Regulējami gumijas riteņi un suku riteņi nodrošina precīzu ierašanās priekšējās un sānu atgriešanās pozicionēšanu.
Priekšējais / sānu mērītājs
* Iepriekš{0}}pārbaude nodrošina papīra saņemšanas ātrumu.
* Kreisās un labās puses dubultspiešanas{0}}vilces mērinstrumentu izmantošana, lai izpildītu dažādas drukāšanas reģistrācijas prasības.
* Lokšņu tērauda lokšņu preses papīrs, vienmērīgs un uzticams spēks.
Mašīnas detaļasPresgriešanas daļas darba režīma princips
Dieggriešanas daļa
*Spiediena nesošās daļas ir izgatavotas no augstas stiprības kaļamā čuguna -qt600-3, kas ir atlietas ar īpašu procesu, ar augstu izturību un bez deformācijas
*Īpaši apstrādāta Ni Cr Mo tērauda kloķvārpsta, kas importēta no Vācijas
* Īpaši nodilumizturīgs tārpu pārnesums un tārpu pārnesums, kas importēts no Taivānas
*Ērta un ātra instrumentu veidņu apgrozības ierīce
*Jaudīga eļļas padeves un eļļošanas sistēma
* Augstas precizitātes 240 grādu intermitējošais mehānisms, stabila sinhronās jostas transmisija,
Augsta pārraides efektivitāte, samazina precizitātes kļūdu
*Pneimatiskā bloķēšanas ierīce ir droša un ātra
*Ātrgaitas rotējošais savienojums
*Maksimālais spiediens sasniedz 300 tonnas (karstās preses maksimālais spiediens sasniedz 600 tonnas)
* Uzlabotais Honeywell galvenais motors (pēc izvēles konfigurācija) ir pieņemts, lai griešanas ātrums sasniegtu 7500 loksnes stundā
* Griešanas dēļa rāmim ir vidējā pozicionēšanas sistēma ar precīzas regulēšanas ierīci
*Divkrāsu ekrāns visu laiku parāda iekārtas darba stāvokli, karstās preses mašīnas maksimālais spiediens sasniedz 600 tonnas)
* Uzlabotais Honeywell galvenais motors (pēc izvēles konfigurācija) ir pieņemts, lai griešanas ātrums sasniegtu 7500 loksnes stundā
* Griešanas dēļa rāmim ir vidējā pozicionēšanas sistēma ar precīzas regulēšanas ierīci
*Divkrāsu ekrāns visu laiku parāda iekārtas darba stāvokli
Mašīnas detaļasElektriskās daļas darba režīma princips
*Visā komplektā ir izmantotas Meiji Electric un Schneider ElectricComponents, lai nodrošinātu stabilu iekārtas darbību.
Mašīnas detaļasZelta pārklājuma procesa princips
Zelta štancēšana, pres{0}}griešanas sadaļa
Nomainot šūnveida plāksni un griešanas plāksnes rāmi, var brīvi pārslēgties starp štancēšanas-izgriešanas un presēšanas-sagriešanas funkcijām. Aprīkots ar horizontālu folijas padeves/izņemšanas ierīci, tā darbojas tandēmā ar vertikālo folijas izguves sistēmu, lai veiktu sarežģītus reljefa darbus. Īpaši-nodilumizturīgais-poliuretāna folijas padeves mehānisms nodrošina vienmērīgu un uzticamu rotāciju. Divkāršā -plīsuma folijas noteikšanas sistēma vertikālai griešanai-nodrošina zelta folijas{10}}uzraudzību reāllaikā.

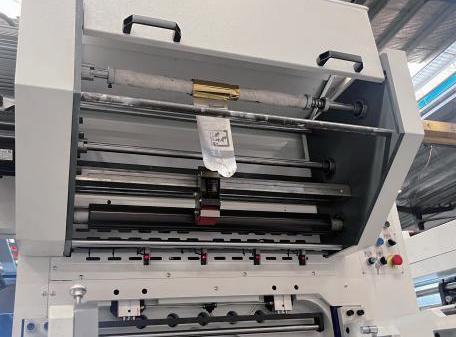

Apzeltītas{0}}daļas
Push-tipa folijas atdalīšanas statīvs ļauj bez piepūles izņemt no iekārtas, ļaujot ātri un viegli uzstādīt folijas ruļļus. Hologrāfiskā pozicionēšanas sistēma nodrošina precīzu izlīdzināšanu zelta štancēšanas operācijām, uzlabojot produktu kvalitāti. 2KW gareniskās folijas servomotors garantē stabilu un uzticamu zelta folijas kustību.
Aprīkojuma displejs
